제 3 장 변전 설비공사
1 변전설치공사

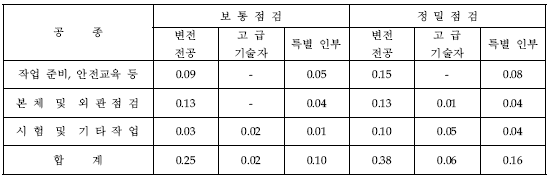

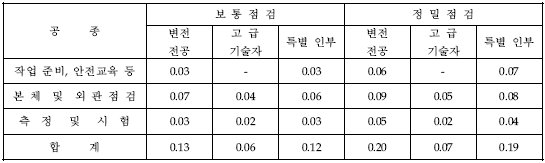

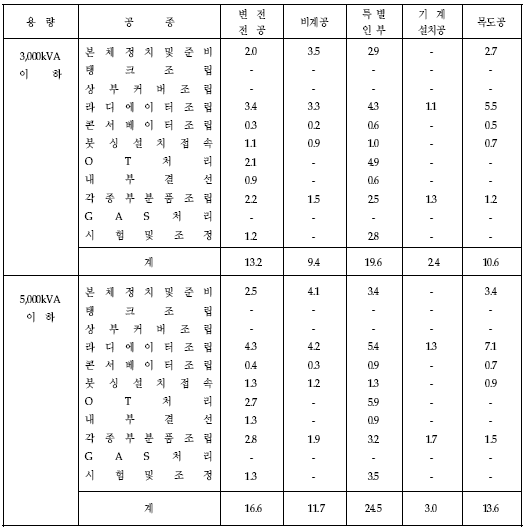

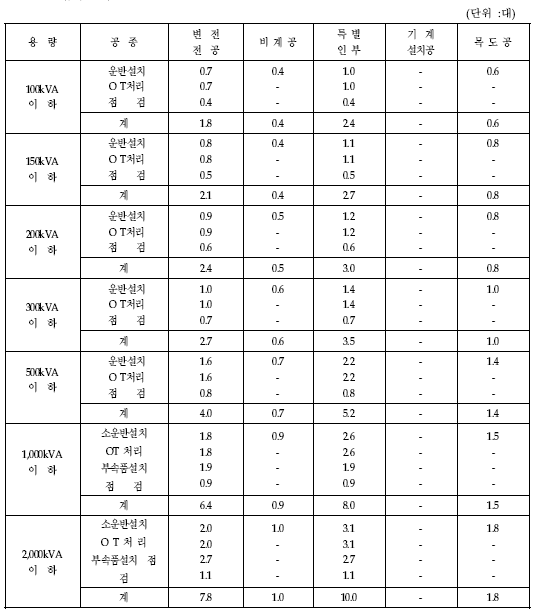

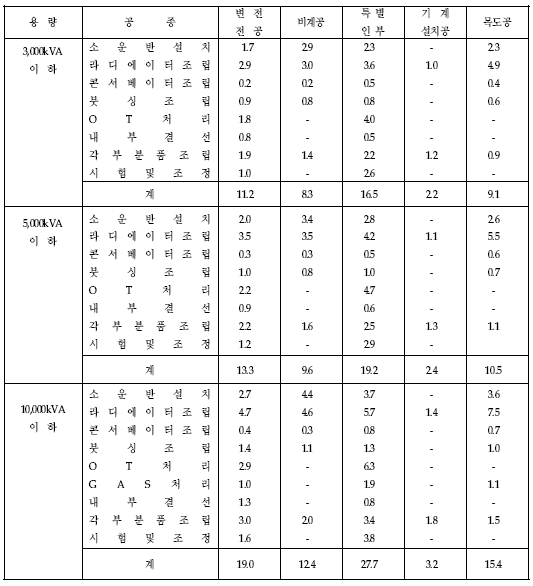

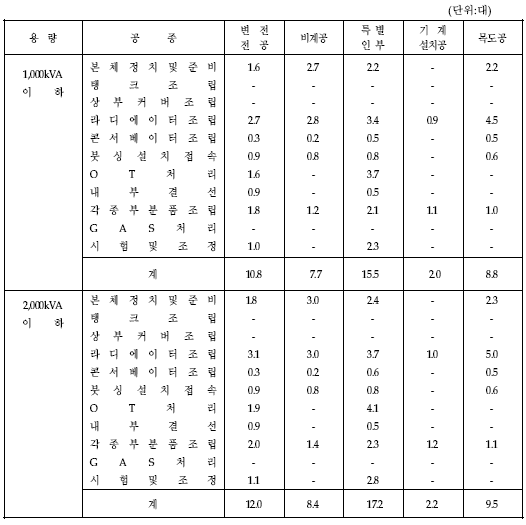

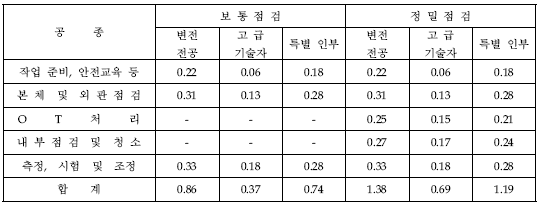

3 - 1 22kV 변압기 설치 (2005년 보완) 【해 설】 ① 단상기준으로 소운반,
점검, 결선 및 Megger Test 포함 ② 옥외, 지상 인력작업
기준 ③ 옥내 설치는 120%,
3상은 130% ④ 15,000kVA는 10,000kVA의
120% ⑤ 20,000kVA는 10,000kVA의
150% ⑥ 장비를 사용할
때는 운반설치, 라디에이터 조립, 콘서베이터 조립, 붓싱 조립 및 각
부분품 조립품 의 35%로 하고 장비의
제경비 별도 가산. ⑦ 몰드변압기도 이
품을 적용(다만, OT 처리품 제외) ⑧ 3.3 ~6.6kV 건식
또는 거치형은 해당 공종의 60% 적용 ⑨ 구내 이설은 150% ⑩ 철거 50%, 1000kVA

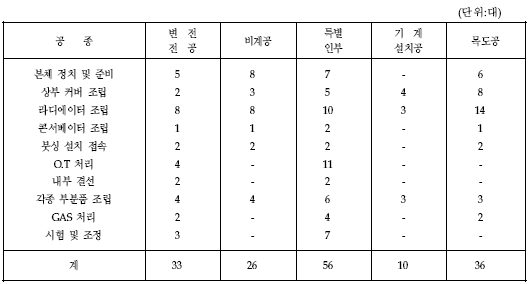

이상의 재사용 철거 80%(철거 해당분 품에 한함) 3 - 2 66kV 변압기 설치 (2005년 보완) 【해 설】 ① 단상 옥외설치
기준으로 소운반, 점검, 결선 및 Megger Test 포함 ② 옥내설치는 120%,
3상은 130% ③ 3권선 변압기는
105%, OLTC(Onload Tap Changer)도 105% ④ 장비를 사용할
때는 본체정치 및 준비, 상부커버 조립, 라디에이터 조립, 콘서베이터
조립, 붓싱 설 치접속 및 각 부분품
조립품의 35%로 하고 장비의 제경비를 별도 계상 ⑤ 철거 50%, 재사용

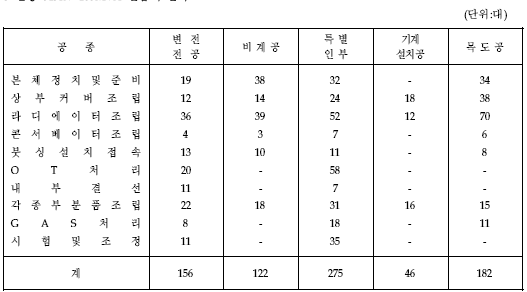

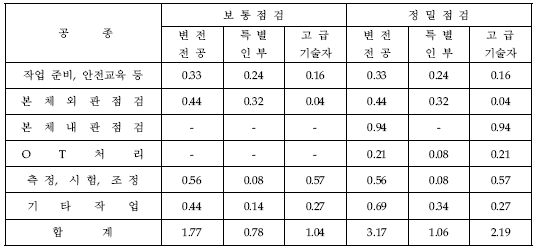

철거 80% (철거해당분 품에 한함) 3 - 3 154kV 변압기 설치 (2005년 보완) 【해 설】 ① 3상 2권선, OA형,
OLTC 기준 ② 인력작업 기준 ③ 3권선 변압기는
105% ④ Fan Type는 라디에이터
조립품의 115% ⑤ 100MVA이상 변압기는
FOA 기준이며 라디에이터 조립에 펌프전동기 설치품 포함 ⑥ 장비를 사용할
때는 본체정치 및 준비, 탱크조립, 상부커버 조립, 라디에이터 조립,
콘서베이터 조립, 붓싱 설치접속 및 각종 부분품조립품의 35%로 하고
장비의 제경비를 별도 계상. ⑦ 소운반 및 포장해체
포함 ⑧ 구내 이설시는
150% ⑨ 철거 50%, 재사용
철거 80% (철거해당분 품에 한함) 3 - 4 단상 154kV 154MVA 변압기 (2006년 신설) 【해 설】 ① 단상 2권선, OA형,
OLTC 기준 ② 인력작업 기준 ③ 3권선 변압기는
105% ④ Fan Type는 라디에이터
조립품의 115% ⑤ 장비를 사용할
때는 본체정치 및 준비, 탱크조립, 상부커버 조립, 라디에이터 조립,
콘서베이터 조립, 붓싱 설치접속 및 각종 부분품조립품의 35%로 하고
장비의 제경비를 별도 계상. ⑥ 소운반 및 포장해체
포함 ⑦ 구내 이설시는
150% ⑧ 철거 50%, 재사용

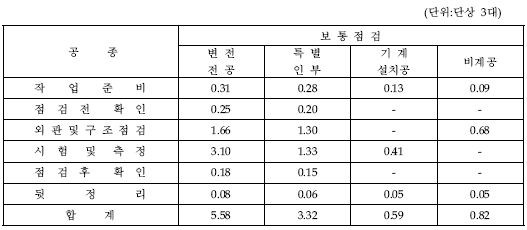

철거 80% (철거 해당분 품에 한함) 3 - 5 단상 345kV 100MVA 변압기 (2005년 보완) 【해 설】 ① 단상 2권선, OA형(FOA
용량은 167MVA) 기준으로 소운반 및 포장해체 포함 ② 3상, 345kV 200MVA는
140%, 300MVA는 170%, 400MVA는 180%, 500MVA는 190%, 600MVA는 200% ③ 인력작업 기준 ④ 3권선 변압기는
105%, OLTC도 105% ⑤ Fan Type는 라디에이터
조립품의 115% ⑥ 장비를 사용할
때는 본체정치 및 준비, 상부커버 조립, 라디에이터 조립, 콘서베이터
조립, 붓싱설 치접속 및 각종 부분품 조립품의 35%로 하고 장비의 제경비를
별도 계상. ⑦ 3상은 130% ⑧ 구내 이설시는
150% ⑨ 철거 50%, 재사용

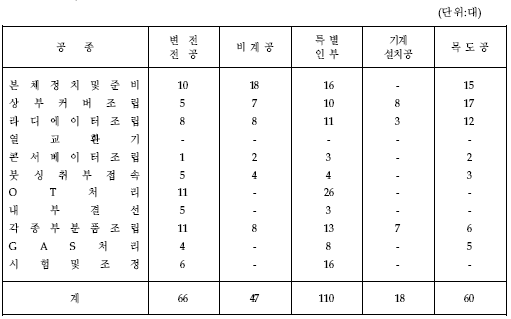

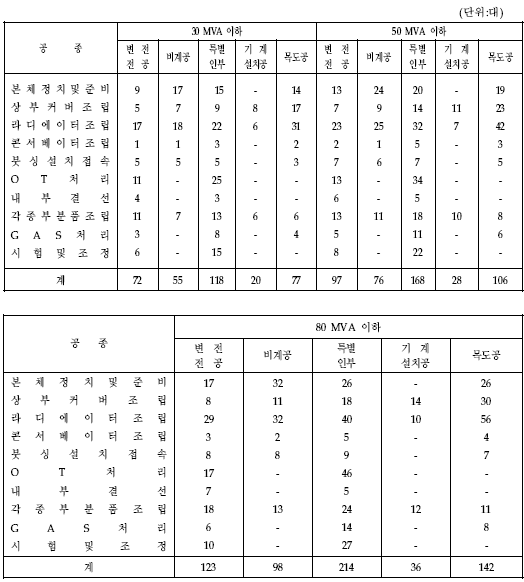

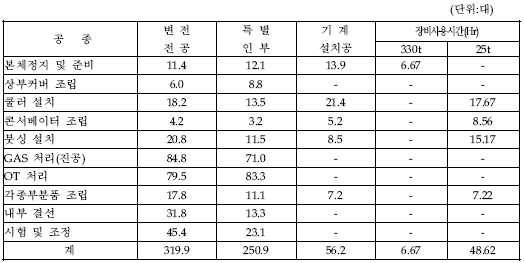

철거 80% (철거해당분품에 한함) 3 - 6 154kV, 3상 30/40MVA FOW형 변압기 (2005년 보완) 【해 설】 ① 3상 2권선 OLTC
FOW형으로서 옥내설치 인력작업 기준 ② 장비를 사용할
때는 본체정치 및 준비, 상부커버 조립, 열교환기 설치, 붓싱 설치접속
및 각종 부분품 조립품의 35%로 하고 장비의 제경비를 별도 계상 ③ 옥내 지하에 설치시는
130% ④ 구내 이설시는
150% ⑤ 철거 50%, 재사용

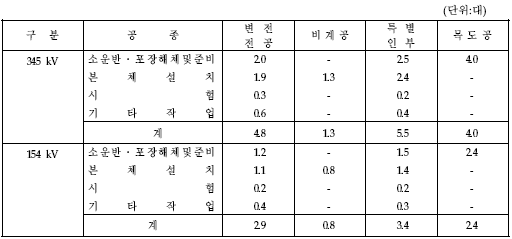

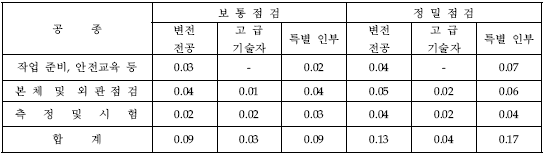

철거 80% (철거해당분 품에 한함) 3 - 7 애자형 변류기 설치 (2005년 보완) 【해 설】 ① 단상기준 1,2차측
결선, Megger Test 점검 등을 포함 ② 장비를 사용할
때는 소운반, 포장해체 및 준비와 본체 설치품의 35%로 하고 장비의
제경비를 별도계상 ③ 구내 이설은 150% ④ 기타 특별한 변류기는
이와 가장 유사한 종류의 품을 적용 ⑤ 철거 50%, 재사용
철거 80% (철거 해당분 품에 한함) 3 - 8 애자형 계기용 변압기 및 C.P.D 설치(2005,2006년 보완) 【해 설】 ① 통신용 C.P.D도
본품 적용 ② 단상기준 1,2차측
결선, Megger Test 점검 등을 포함 ② 장비를 사용할
때는 소운반, 포장해체 및 준비와 본체 설치품의 35%로 하고 장비의
제경비를 별도계상 ④ 구내 이설은 150% ⑤ 기타 특별한 변류기는
이와 가장 유사한 종류의 품을 적용 ⑥ 66kV는 154kV 해당품의
70%, 23kV는 154kV 해당품의 40% ⑦ 철거 50%, 재사용

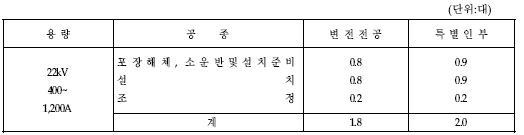

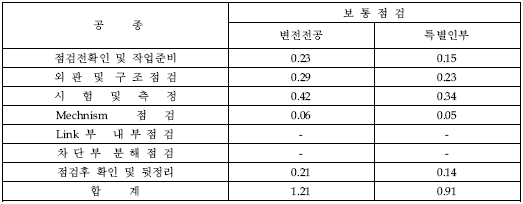

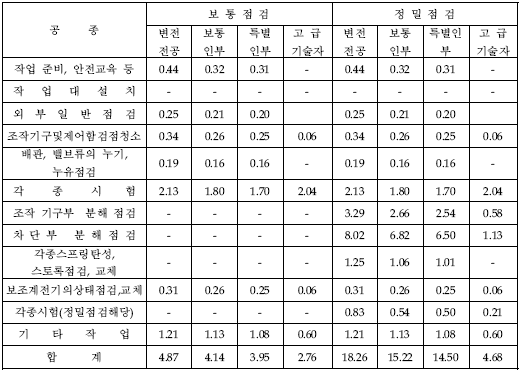

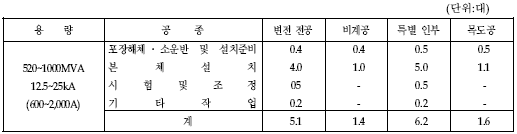

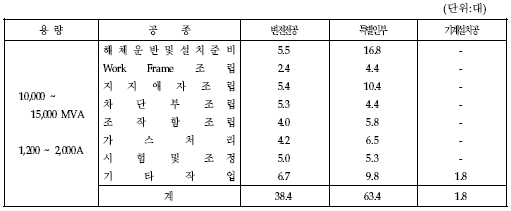

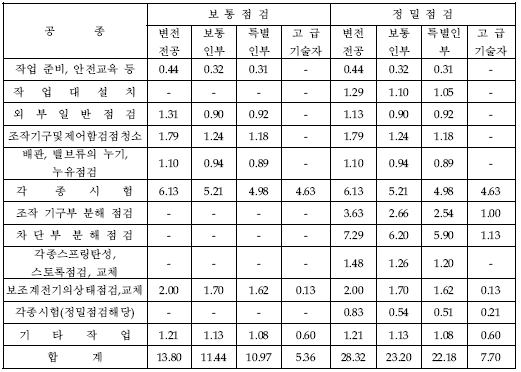

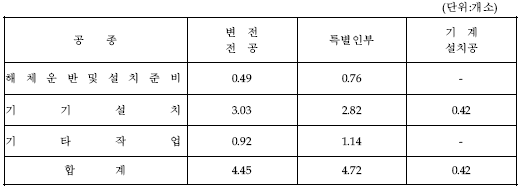

철거 80% (철거해당분 품에 한함) 3 - 9 22k급 진공차단기 (2005년보완) 【해 설】 ① 구내 이설은 150% ② 철거는 50% 3 - 10 154kV급 가스차단기 (2005년 보완) 【해 설】 ① 3상 옥외설치 기준 ② 장비를 사용할시는
해체운반 및 설치준비, 지지애자 조립, 조작함 조립품의 35%로 하고
장비의 제경비를 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용

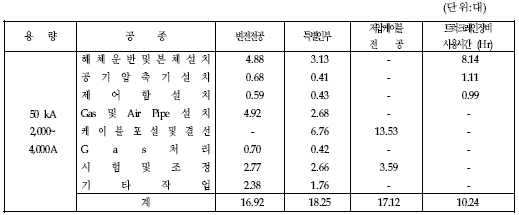

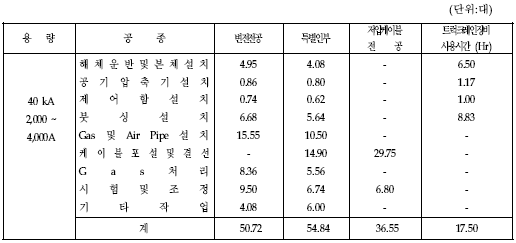

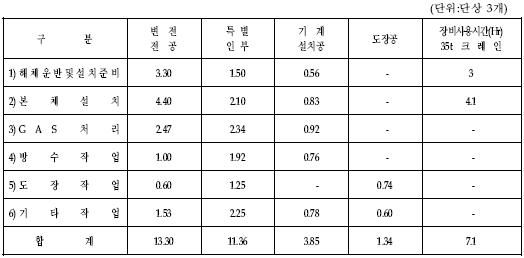

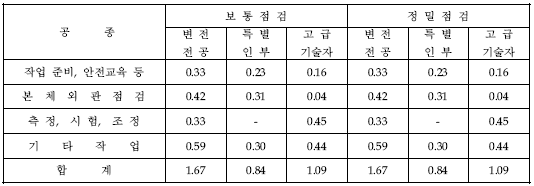

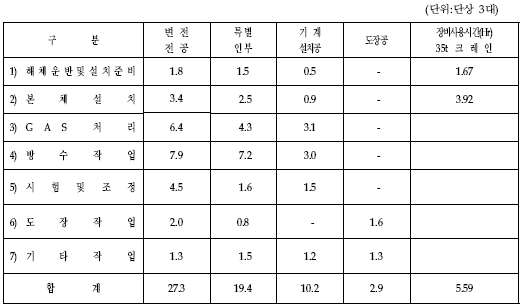

철거 80% (철거해당분 품에 한함) 3 - 11 154kV GCB(Dead Tank Type) 기게화설치(2005년 보완) 【해 설】 ① 3상(50kA : 3상
분리가대) 옥외설치 기준임 ② 해체운반 및 본체설치,
붓싱설치, 제어함 설치, 공기압축기설치는 장비(35톤 트럭크레인)사용을
기준으로 하고 기계장비의 경비(기계손료, 운전경비,수송비)는 별 도
계상하며, 제1장의 기계시공 및 기계경비 산정 적용 ③ 여기서 제어용
케이블 포설 및 결선은 차단기 상호간 및 현장제어반간 결선작업이며,
원격제어용케이블 포설은 별도 계상 ④ 31.5kA(1 Tank
: 3상 일괄가대)는 해당품의 60% ⑤ 구내 이설은 150% ⑥ 철거 50%, 재사용

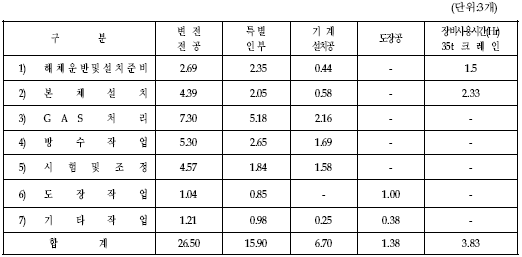

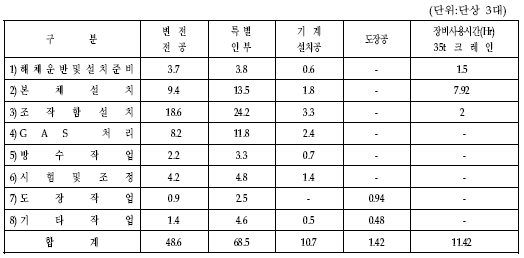

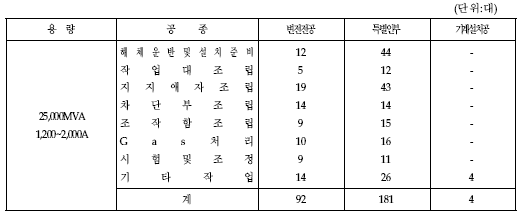

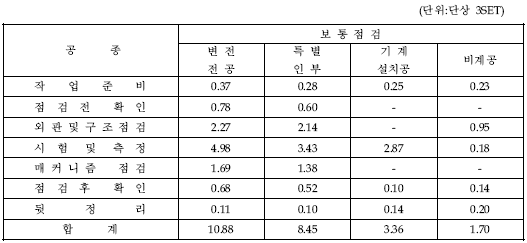

철거 80% (철거해당분 품에 한함) 3 - 12 345kV급 가스차단기 설치(2005년 보완) 【해 설】 ① 3상 옥외설치 기준 ② 장비를 사용할시는
해체운반 및 설치준비, 지지애자 설치, 조작함 설치품의 35%로 하고
장비의 제경비를 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용

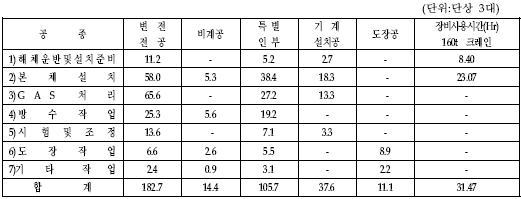

철거 80% (철거해당분 품에 한함) 3 - 13 345kV CGB(Dead Tank Type)기계화 설치(2005년 보완) 【해 설】 ① 3상(40kA : 3상
분리가대) 옥외설치 기준 ② 해체운반 및 본체설치,
붓싱설치, 제어함 설치, 공기압축기설치는 장비(35톤 트럭크레인)사용을
기준으로 하고 기계장비의 경비(기계손료, 운전경비,수송비)는 별 도
계상하며, 제1장의 기계 시공 및 기계경비 산정 적용 ③ 제어용 케이블
포설 및 결선은 차단기 상호간 및 현장제어반간 결선작업이며, 원격제어용
케이블 포설은 별도 계상 ④ 구내 이설은 150% ⑤ 철거 50%, 재사용

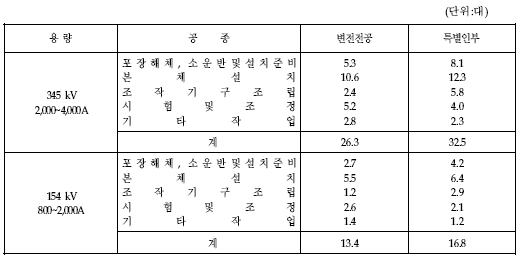

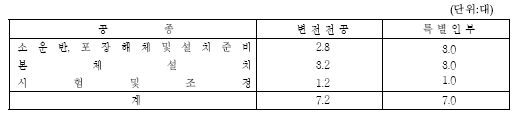

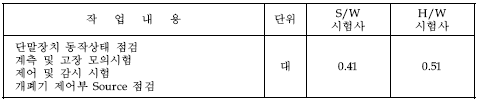

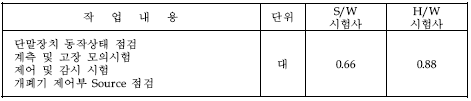

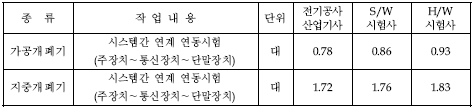

철거 80% (철거해당분 품에 한함) 3 - 14 원방 조작형 선로 개폐기 설치(2005년 보완) 【해 설】 ① 3상 옥외설치 기준 ② 옥내설치 120%,
단상은 40%, 2상은 70% 적용 ③ 154kV 4000A는
120% ④ 구내 이설은 150% ⑤ 장비를 사용할
때는 해체 소운반 및 설치준비 본체설치와 조작기구 조립품의 35%로
하고 장비의 제경비를 별도 계상 ⑥ 접지장치가 부착된
품은 150% ⑦ 66kV 원방조작형
선로개폐기 설치품은 154kV 해당품의 60% ⑧ 23kV 원방조작형
선로개폐기 설치품은 154kV 해당품의 36% ⑨ 철거 50%, 재사용

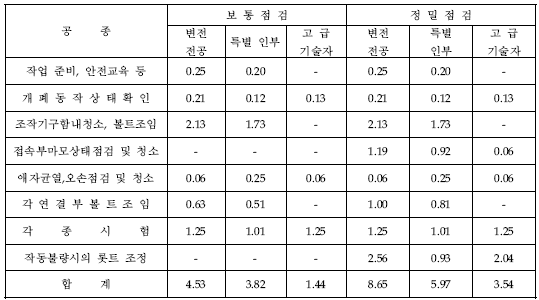

철거 80%(철거해당분 품에 한함) 3 - 15 단로기(Disconnecting Switch) (2005년
보완) 【해 설】 ① 3상 옥외설치 기준 ② 옥내설치 120%,
단상은 40%, 2상은 70% 적용 ③ 구내 이설은 150% ④ 철거 50%, 재사용

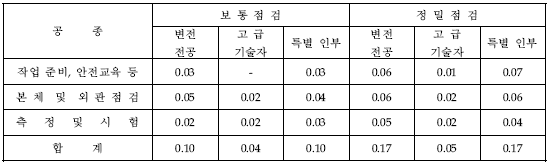

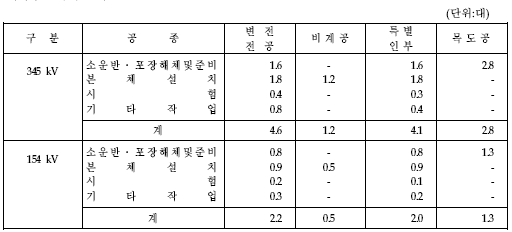

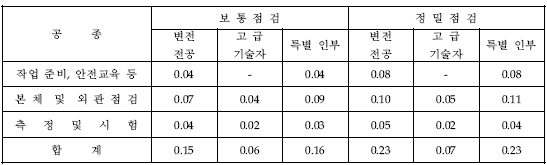

철거 80% (철거해당분품에 한함) 3 - 16 345kV급 피뢰기(2005년 보완) 【해 설】 ① 단상 자기형 옥외설치
기준 ② 구내 이설은 150% ③ 장비를 사용할
때에는 소운반 포장해체 및 설치준비와 본체 설치품의 35%로 하고, 장비의
제경비 를 별도 계상 ④ 철거 50%, 재사용
철거 80% (철거해당분 품에 한함) ⑤ 폴리머형의 경우

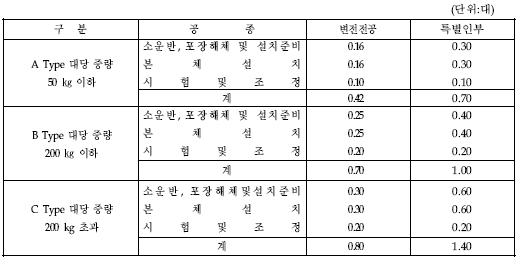

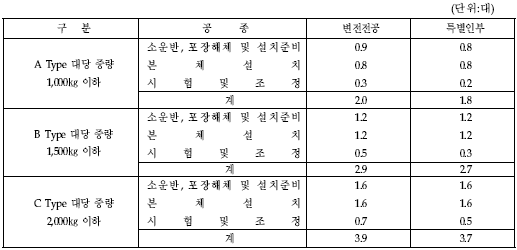

80% 3 - 17 154kV급 피뢰기(2005년 보완) 【해 설】 ① 단상 옥외설치
기준 ② 옥내설치 120% ③ 66kV급은 A Type의
60% ④ 폴리머형은 80% ⑤ 장비를 사용할
때에는 소운반 포장해체 및 설치준비와 본체 설치품의 35%로 하고, 장비의
제경비 는 별도 가산 ⑥ 구내 이설은 150% ⑦ 철거 50%, 재사용
철거 80% (철거해당분 품에 한함) 3 - 18 22kV급 피뢰기(2005년 보완) 【해 설】 154kV급 피뢰기 해설

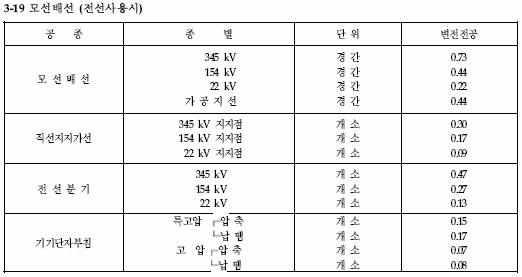

준용 3 - 19 모선배선(전선 사용시)(2005년 보완) 【해 설】 ① 단모선(1선)으로
재료의 소운반, 청소, 점검 등을 포함 ② 내장 모선배선의
애자 설치품은 별도 계상 ③ 직선 지지가선에서
지지애자 설치품은 별도 계상 ④ 전선분기는 전선의
도중 분기하는 경우임 ⑤ 작업높이 기준(고소할증률
포함) ⑥ 사용전선 기준⑦
ACSR도 본품 준용 ⑧ 복도체인 경우는
180% ⑨ 철거 50% ⑩ 기기단자 접속품은
단자처리할 때만 적용 ⑪ 사용애자 개수기준 345kV 현수애자 20~22개 장간애자 3개 154kV 현수애자 9~11개 장간애자 2개 3 - 20 모선배선(동광, 동봉 및 Al관 사용시)(2005년 보완) 【해 설】 ① 동관, 동봉, Al관의
소운반, 청소, 점검 등을 포함 ② Support Clamp
Coupler 및 기타 철물류 설치 포함 ③ 동관, 동봉, Al관의
가공, 절단, 수평잡기 기타 등 포함 ④ 작업높이 기준은

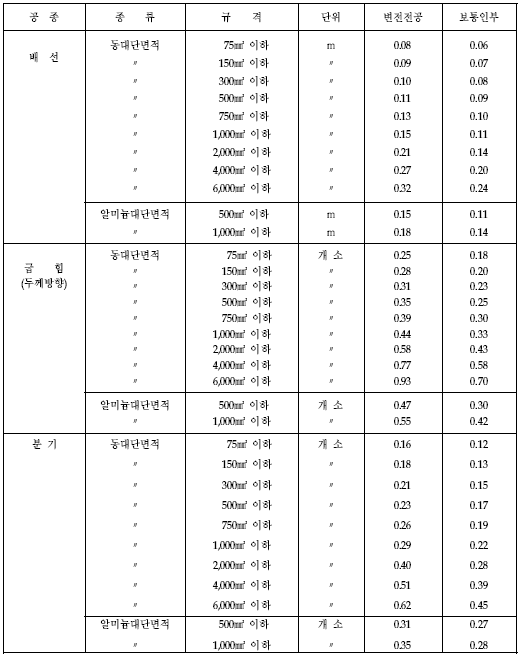

모선배선(전선 사용시) 준용 ⑤ 철거 50% 3 - 21 모선 배선(동대, 알루미늄대 사용시) (2005년 보완) 【해 설】 ① 동대 및 알미늄대,
소운반, 청소 가공, 절단, 수평잡기 등을 포함 ② Support Clamp
Coupler 설치를 포함 ③ 굽힘 전방향은
두께방향 품의 130% ④ 철거는 50% 3 - 22 상비분리식 밀폐형 모선 (2005년 보완) 【해 설】 ① 상분할 및 상분리식

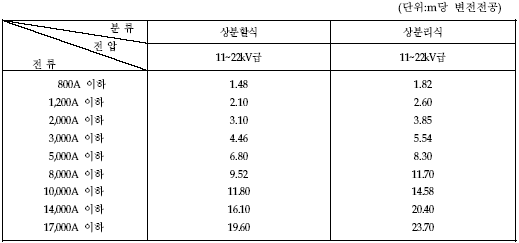

밀폐형모선 해설 준용 3 - 23 상분할 및 상분리식 밀폐형 모선 (2005년 보완) 【해 설】 ① 3상기준, 먹물치기
지지철물류취부 Duct 접속, 수평조정, 도체접속 등을 포함하며 구내의
소운반 포함 ② 옥내용 기준이며,
옥외용은 110% ③ 모선 및 외함의
재질에 관계없이 공히 적용 ④ 직선부분의 천정높이
4ｍ 이하 수평으로 Hanging 할 경우이며 벽면을 따라 수직으로 설치할
경우는 90% ⑤ 비계목이 필요할
경우는 별도 계상 ⑥ 옥외용 Bus Duct의
지지가대 설치품은 별도 가산되며 옥외 기기가대 품을 적용 ⑦ Al도체를 용접하여
접속할 경우는 특수용접품을 별도 계상 ⑧ 부속품 설치품은
다음과 같다. ㈎ Elbow - 직선품의
3ｍ분 ㈏ Offset - 직선품의
5ｍ분 ㈐ T형 분기 - 직선품의
5ｍ분 ㈑ 십형 분기 - 직선품의
5ｍ분 ⑨ 철거 50% 3 - 24 철구 및 기기가대 조립 설치 (2005년 보완) 【해 설】 ① 구내운반, 재료분류,
하부재의 정치작업 포함 ② 기초 흙파기, 거푸집,
콘크리트작업은 별도 계상 ③ 강재현장 가공시
구멍뚫기 품(Hand Drill 사용) 지상작업시
ø22㎜ 이하 개당 변전전공 0.01인 주상작업시
ø22㎜ 이하 개당 변전전공 0.07인 ④ 철거 50%, 재사용

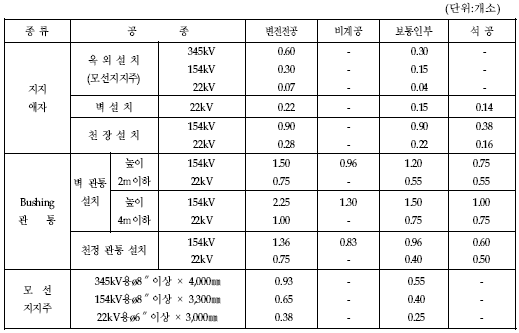

철거 80% 3 - 25 애자 및 Bushing 관통 (2005년 보완) 【해 설】 ① 소운반, 청소,
점검, Megger Test 등을 포함 ② 모선 지지주는
기초를 포함하지 않으며 수평, 수직맞추기를 포함 ③ Bushing 관통 설치할
때 관통벽은 Concrete 12㎝를 기준한 것으로 15㎝일 경우는 130%, 20㎝일
경우는 180%, 25㎝일 경우는 250% ④ 작업높이는 모선배선
조건과 동일함 ⑤ 사용전선은 모선배선
조건과 동일함 ⑥ 애자개수는 모선배선
조건과 동일함 ⑦ 지지애자의 전압별
수량은 다음과 같다 154
kV 4개 22

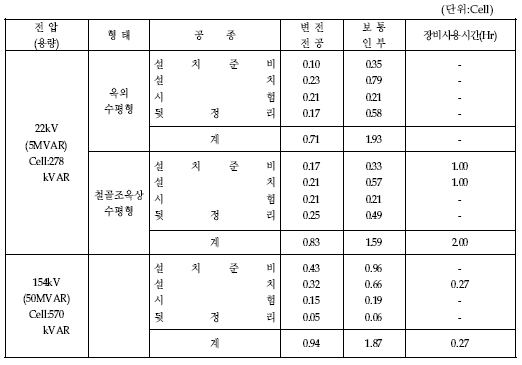

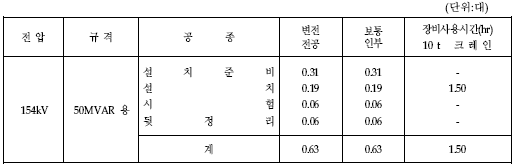

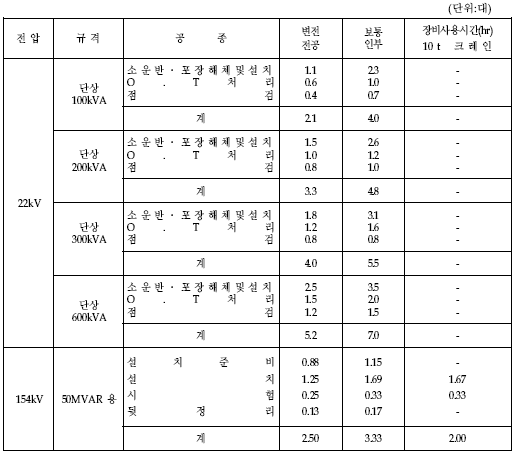

〃 1개 3 - 26 전력용 콘덴서 설치 (2005년 보완) 【해 설】 ① 소운반 설치 Megger
Test 점검, 해체, 청소 등을 포함 ② 기초 가대 및 모선배선은
포함되지 않음 ③ 가대 또는 Concrete
기초 위에 설치하는 것임 ④ 22kV 설치시 장비는
25t 트럭크레인 사용기준이며, BANK 단위 ⑤ 154kV 설치시 장비는
10t 트럭크레인 사용기준 ⑥ 철거 50%, 재사용철거
80% (철거해당분 품에 한함) 3 - 27 방전 Coil(2005,2006년 보완) 【해 설】 ① 전력용 콘덴서
해설 ①, ②, ③참조 ② 설치 전 소운반,
포장해체 포함 ③ O.T 처리를 할
경우는 다음 공량을 가산 •22kV
…… 변전전공 0.2인, 보통인부 0.2인 •154kV
…… 변전전공 0.4인, 보통인부 0.4인 ④ 철거 50%, 재사용철거
80% ⑤ 단일 수전설비
공사시 20% 가산 3 - 28 직렬 Reactor (2005,2006년 보완) 【해 설】 ① 전력용 콘덴서
해설 참조 ② 단일 수전설비

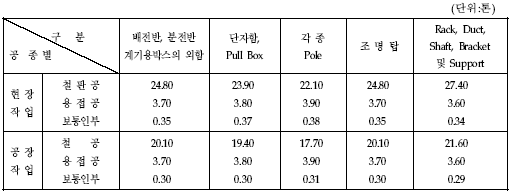

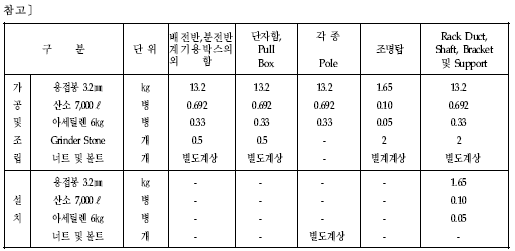

공사시 20% 가산 3 - 29 전력용 콘덴서 뱅크용 저항기 (2005년 신설) 3 - 30 철재류 가공 조립 (2005년 보완) 【해 설】 ① 소재를 기준으로
한 것이며 아연도는 별도 계상 ② 구내 소운반, 구멍뚫기,
리벳팅을 포함 ③ 사용장비손료,
자재할증, 소모자재, 내부기기류 설치, 도장공사는 별도 계상 ④ 실가공 및 조립물량
기준 ⑤ Rack, Duct, Shaft,
Bracket, Support, 각종 Pole 및 조명탑 등의 완제품 설치시는 현장작업의
25%, 이 경우 설치품은
철공은 변전전공, 용접공은 비계공으로 계상 ⑥ 공장 가공시는
공장간접비를 별도 계상 ⑦ 시장가격이 형성되어
있는 품목은 제외 ⑧ 철거는 50% 【해 설】 Fillet 용접, 용접장
40ｍ/톤 기준 3 - 31 Checkered Plate제작 설치 【해 설】 ① 발,변전소 구내의
Duct Cover 제작 및 설치 기준 ② 완제품 설치시
재료 및 기타손료는 계상치 않는 것을 원칙으로 하되 필요에 따라 상기

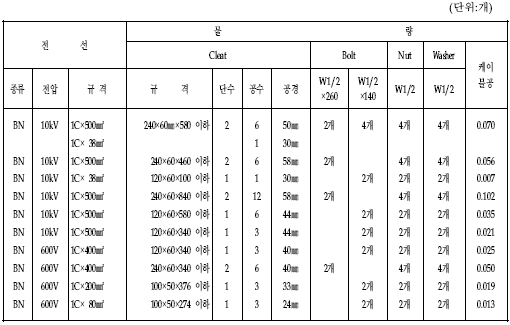

범위 내에서 조정 계상 ③ 철거 50% 3 - 32 Cable Cleat 설치 【해 설】사용 케이블의

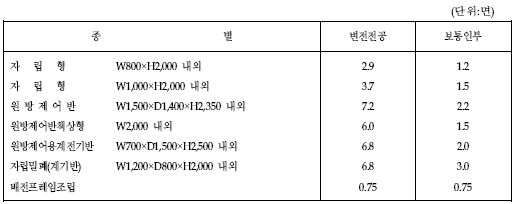

공칭전압에 따라 케이블공 직종을 구분 적용 3 - 33 배전반 설치 (2005,2006년 보완) 【해 설】 ① 완제품 설치 기준 ② 이면반이 있을
경우 150% ③ 포장해체, 청소,
시험, 조정, 내부결선 점검 포함 ④ 제어 Cable 배선
결선은 제외 ⑤ 이설 140% ⑥ 원방제어반은 무인변전소
제어용임 ⑦ 모자이크형 배전반은
본품에 준함 ⑧ 기설 배전반의
제어 케이블 분리 및 결선(시험 포함) 필요시는 다음 해당품 적용 • 345kV급
- 분리 : 변전전공 3.48인 -
결선 : 변전전공 11.12인 보통인부
3.98인 • 154kV급
- 분리 : 변전전공 3.10인 -
결선 : 변전전공 6.30인 보통인부
2.86인 • 22kV급은
154kV급 해당품의 70% ⑨ 철거 40% ⑩ 단일 수전설비

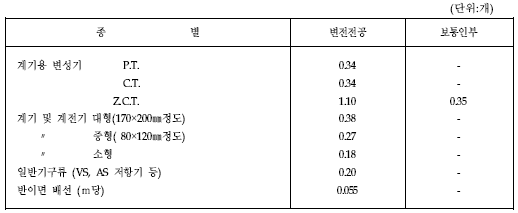

공사시 20% 가산 3 - 34 배전반 계기류 설치 (2005,2006년 보완) 【해 설】 ① 계기 및 계전기는
구멍뚫기 가공 포함 ② 계기 및 계전기
매입 삽입형은 200% ③ 이면배선은 배선
Binding, 단말처리, 직선접속,배선 Check 포함 ④ 저압애자 설치시
개당 변전전공 0.028인 적용 ⑤ 철거 50% ⑥ 단일 수전설비

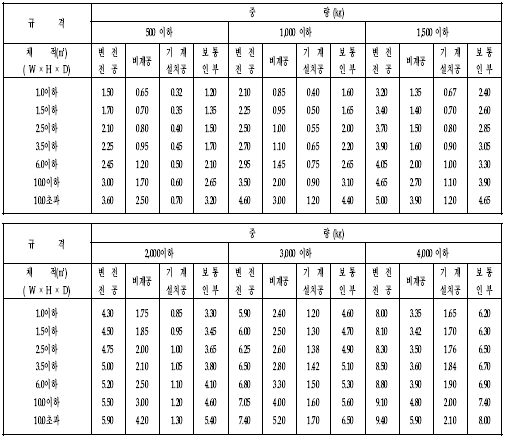

공사시 20% 가산 3 - 35 Cubicle 설치 (2005,2006년 보완) 【해 설】 ① 소운반 , 청소,
시험, 조정 내부결선 등을 포함 ② 계기, 계전기,
내부기기와 완전히 취부된 상태에 있는 설치기준 ③ 조작 Cable 포설결선은
불포함 ④ 기계설치공은 공기식
제어장치 설치에만 계상 ⑤ Thyrister는 440V
Cubicle품 준용 ⑥ 이설 140% ⑦ 철거 30%, 재사용
철거 40% ⑧ 단일 수전설비

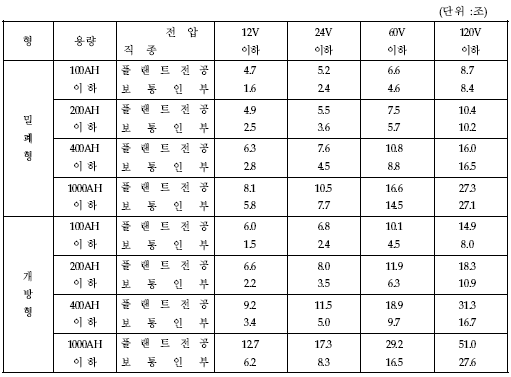

공사시 20% 가산 3 - 36 축전지 설치 (2005년 보완) 【해 설】 ① 기초대를 일열
일단으로 하여 설치 ② Rack, Duct설치,
배관 및 배선은 별도 계상 ③ 2조를 동시 동일장소에
설치할 경우는 180% ④ 이설은 140% ⑤ 단위에 있어 조당이라
함은 개수에 상관없이 소요전압을 얻을 수 있는 수량을 합계한 것임 ⑥ Dry Charge형 축전지의
경우 밀폐형의 60% ⑦ 1500AH는 1000AH
품의 130%, 2200AH는 170%, 4400AH는 200% ⑧ 철거 50%, 재사용

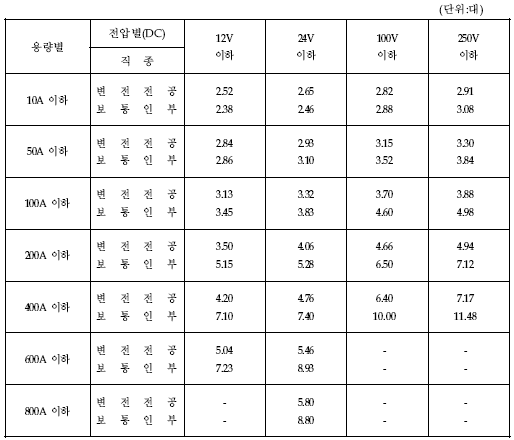

철거 80%. 3 - 37 Battery 충전장치 설치 (2005,2006년 보완) 【해 설】 ① 소운반, 포장해체,
점검 및 자체시험 등을 포함 ② FC형 또는 SID
등에 부설되는 배전함 또는 제어반은 배전반 설치공정에 준하여 가산. ③ 배관, 배선 품은
별도 계상 ④ 철거 40%, 재사용
철거 80%, 이설 140% ⑤ 단일 수전설비

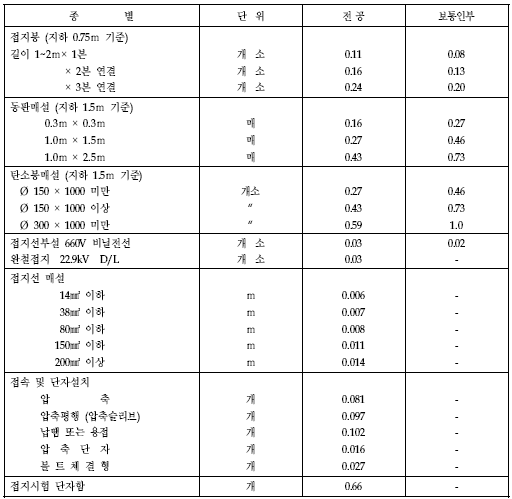

공사시 20% 가산 3 - 38 접지공사 (2005,2006년 보완) 【해
설】
① 접지선 연결, 접지저항
측정 포함 ② 접지봉은 전주건주를
위하여 이미 굴착된 지하부분을 이용하여 시공하는 것을 기준, 단, 기설전주에
접지봉 추가시설 및 보강시 지반굴착은 별도 계상 ③ 철거는 50%, 동판,
동봉을 버리는 경우는 전공품의 10% ④ 동일장소에 접지판을
2매 이상을 동시에 매설할 경우 1매 증가마다 30%씩 가산, 또한 저감제
사용시는 1개소 또는 1매당 30%를 가산. ⑤ 접지선 부설은
CP주 설치를 기준한 것이며 목주는 120%, 기설 CP주는 150% ⑥ 완철접지는 접지하지
않는 전주에서 완철과 중성선을 연결하는 접지를 말함 ⑦ 접지선 매설시
굴착, 되메우기, 잔토처리는 별도 계상 ⑧ 지세별 할증률
적용 ⑨ 접속 및 단자설치는
접지선 매설시 접지모선과 접지분기선의 접속 및 단자설치에 한하여
적용 ⑩ 전공은 변전설비의
접지공사시는 변전전공, 전주 및 배선설비의 접지공사시는 배전전공(전철설비포함),
옥내설비의 접지공사시는 내선전공, 신호설비의 접지공사시는 철도신호공
적용 ⑪ 접지선을 Cable
Rack, Duct 및 전선관으로 옥내 설치시는 150% ⑫ 접지봉 3본 연결을
초과한 1본 연결 증가마다 전공 0.07인, 보통인부 0.05인을 별도 가산 ⑬ 탄소봉 매설시
대형접지전극(50㎏기준) 10㎏증가마다 10%씩 가산 3 - 39 보링접지 신설 가. 대지고유저항
측정 및 분석 【해 설】 ① 대지고유저항 측정은
접지매설지점 기준으로, 단위 “Point"는 측정장비 위치에서 양쪽
방향으로 각각0.5~50m의 범주에서 보조전극(P1,P2,C1,C2) 20개소에 대한
측 정품임 ② 본품은 접지설계를
위한 웨너(Wenner)의 4전극법 방식의 대지고유저항 측정품임 ③ 동일장소에서 1Point이상
측정시 추가측정 Point는 측정품의 50% 적용 ④ 전공은 변전설비의
접지공사시는 변전전공, 전주 및 배선설비의 접지 공사시는 배전전공(전철설비
포함), 옥내설비의 접지공사시는 내선전공, 신호설비의 접지공사 시는
철도신호공 적용 나. 매설품 탐지 【해 설】 ① 맨홀의 매설물
탐지는 보링(천공)전 맨홀내부의 환기를 위한 송풍, 양수․침전물 제거,
맨홀바닥의 코아드릴링(φ200) 및 맨홀 하단의 매설물 수작업 확인을
위한 굴토와 탐치봉 확인품이 포함되었음 ② 맨홀외 매설물
탐지는 맨홀이외의 장소(평탄지, 도심, 야산지 등)로서 전기, 통신,
가스, 상․하수도 등 의 지하매설물 및 도면 확인품으로 굴토,탐침봉
확인품 포 함 ③ 기계장비 사용시는
기계경비(기계손료, 운전경비, 수송비)추가 계상 ④ 이품의 전공은
가항 해설 ④번 참조 다. 기계기구 설치 【해 설】 ① 본품은 육상, 평지부를
기준한 것이므로 지형, 지물 등 현장조건에 따라 가산할 수 있다. ② 조사개소 이동을
위한 소운반은 포함되지 않았음 ③ 수상작업시(축도,
선박, 가잔교 시설등)에는 육상으로부터의 거리, 수심, 풍랑, 조수차
등의 상황을 고려별도 계상한다 ④ 지장물 보상은
별도 계상한다 ⑤ 잡재료는 별도
계상한다 ⑥ 조사개소의 좌표측량,
수준 측량, 기타 지형지물 등 현장조건에 따라 필요한 제반 측량은 측량
품셈에의한다 ⑦ 1개소당 작업장
넓이는 20m 2내외로 한다 ⑧ 이품의 전공은

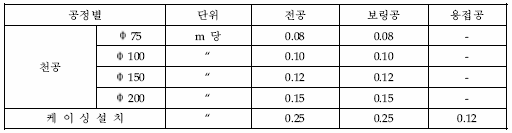

가항 해설 ④번 참조 라. 보링(천공) 【해 설】 ① 본품은 보링접지를
위한 고성능착정기 지하 천공품으로 천공 직경(Φ75, 100, 150, 200)
및 깊이에 따라해당품 적용 ② 천공은 보통토사
기준으로 보통암은 본품의 90%, 모래층은 110%, 자갈층은 160%, 호박돌층은
260%적용 ③ 고성능착정기,
발전기의 기계경비(기계손료, 운전경비, 수송비)는 별도 계상 ④ 케이싱 설치는
필요시 천공된 공벽유지를 위한 별도의 철관 삽입 공정으로 절단 및
용접품 포함 ⑤ 폐기물 처리는
별도 계상 ⑥ 이품의 전공은

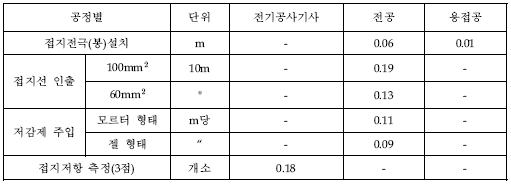

가항 해설 ④번 참조 마. 저감제 주입 및
접지저항 측정 【해 설】 ① 접기전극(봉) 설치공정은
중공관(속이 빈 관)과 접지전극 설치 및 용접 공정임. ② 접지선 인출은
접지전극(봉)에서 접지설비까지의 접지선(GV) 포설품으로 압착단자 처리
및 관로내 포설공정이며, 터파기는 별도 가산 ③ 저감제 주입은
보링직경 Φ200을 기준하였으며, Φ150은 본품의 90%, Φ100은 80%,
Φ75는 75% 적용 ④ 기계경비(기계손료,
운전경비, 수송비)는 별도 계상 ⑤ 이품의 전공은

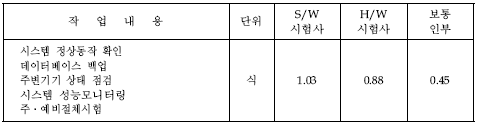

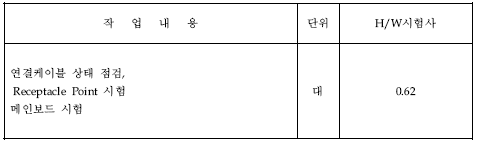

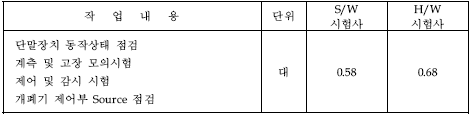

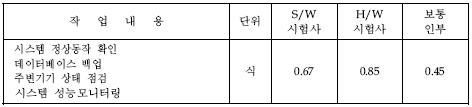

가항 해설 ④번 참조 3 - 40 Plant Sequence Check (2005,2006년 보완) 【해
설】 기간은

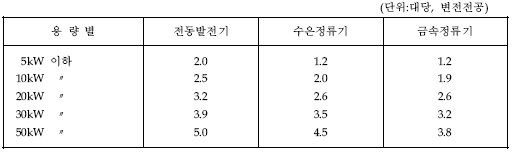

시운전 기간임 3 - 41 정류기설치 (2005년 보완) 【해 설】 ① 조작반 기초, 접지,

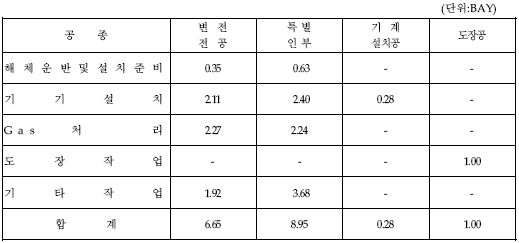

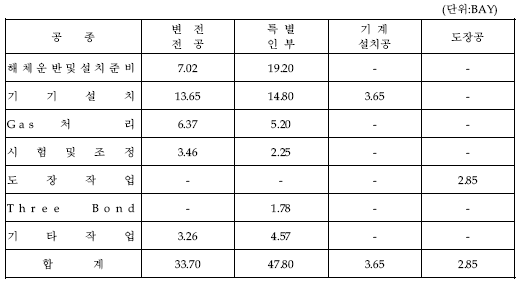

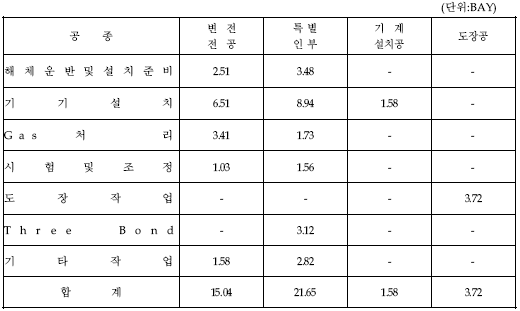

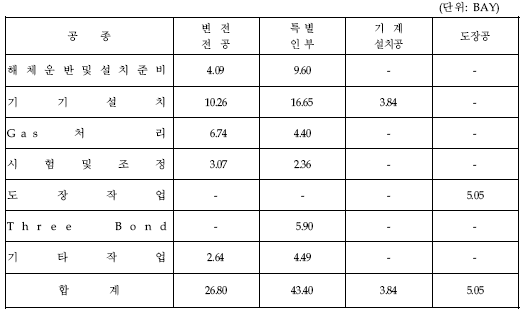

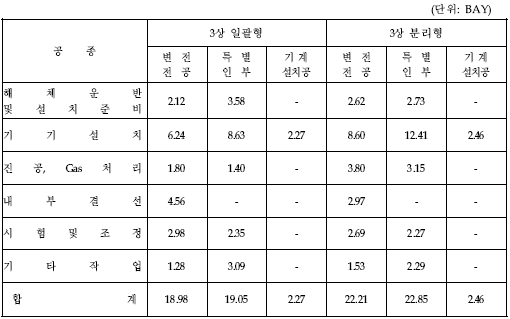

시험 불포함 ② 철거 50% 3 - 42 22.9kV GIS 가공 MAIN BAY (2005년 신설) 【해 설】 ① 25.8kV 25kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 설치 기준 ② 인력시공품임 ③ 구내 이설은 150% ④ 철거 50%, 재사용

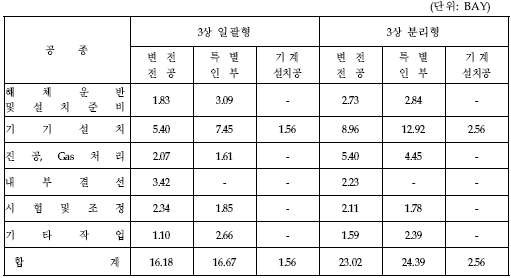

철거 80% 3 - 43 22.9kV GIS BUS-TIE BAY (2005년 신설) 【해
설】 ①
25.8kV 25kA 이하 GIS 3상 1BAY 설치기준이며, 옥내 설치 기준 ②
인력시공품임 ③
구내 이설은 150% ④
철거 50%, 재사용 철거 80% 3 - 44 22.9kV GIS D/L, S.TR BAY (2005년 신설) 【해 설】 ① 25.8kV 25kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 설치 기준 ② 인력시공품임 ③ 구내 이설은 150% ④ 철거 50%, 재사용

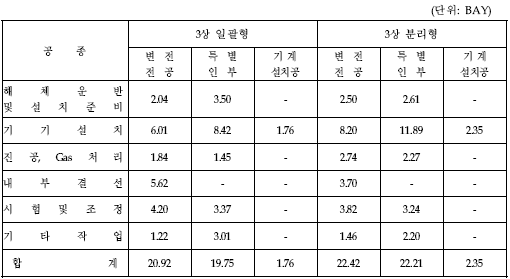

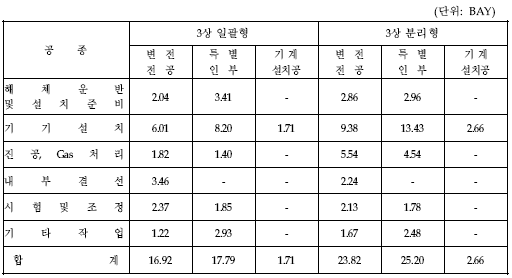

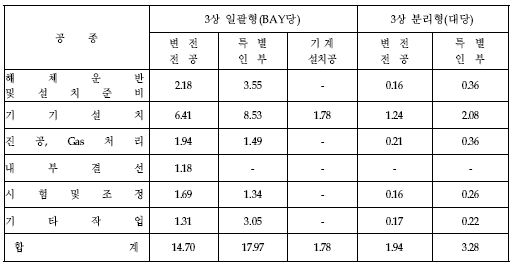

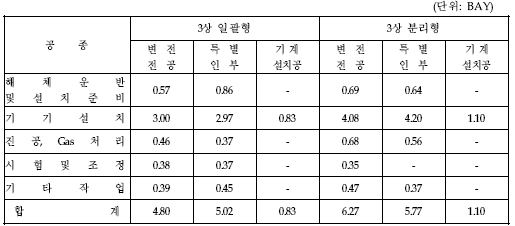

철거 80% 3 - 45 22.9kV GIS D/L P.T (2005년 신설) 【해 설】 ① 3상 일괄형은 25.8kV
25kA 이하 GIS 3상 1BAY, 3상 분리형은 단상 1대 설치기준임 ② 옥내 설치, 인력시공
기준 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% 3 - 46 22.9kV GIS BUS-SEC BAY (2005년 신설) 【해 설】 ① 25.8kV 25kA 이하
GIS 3상 CB ×1, DS × 2, ES × 2, 옥내 설치, 인력
시공 기준 ② 인력시공품임 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% 3 - 47 22.9kV GIB BAY (2005년 신설) 【해 설】 ① 25.8kV 25kA 이하
GIS 3상 1BAY, 옥내 인력 설치 기준 ② 구내 이설은 150% ③ 철거 50%, 재사용

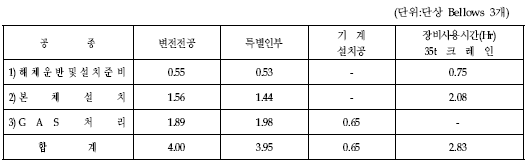

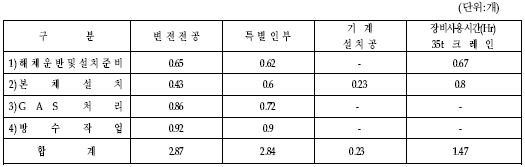

철거 80% 3 - 48 22.9kV GIS DURESCA CABLE (2005년 신설) 【해
설】
① 25.8kV 25kA GIS와
GUS DUCT 연결 설치 기준 ② 3상 설치 기준 ③ 전력 CABLE 입상
HOLE 마감처리는 별도계상 ④ 지지가대 및 GAS
처리 포함 ⑤ 구내이설은 150% ⑥ 철거 50%, 재사용
철거 80% 3 - 49 22.9kV GIS CABLE(PLUG형) 단말처리 (2005년 신설) 【해 설】 ① 25.8kV 25kA GIS
전력 CABLE 단말처리 기준 ② 3상 설치 기준 ③ 전력 CABLE 입상
HOLE 마감처리는 별도계상 ④ CABLE 지지가대
설치 포함 ⑤ 구내이설은 150% ⑥ 철거 50%, 재사용

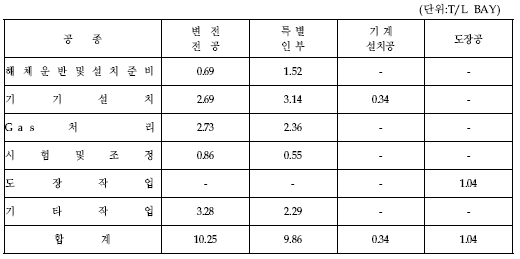

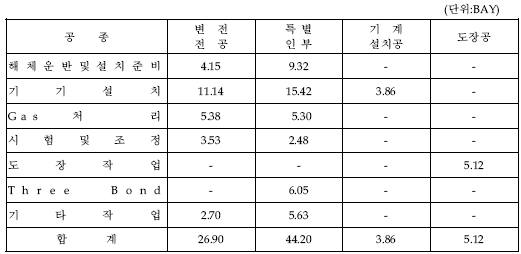

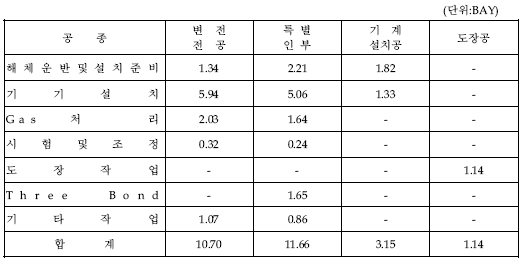

철거 80% 3 - 50 154kV GIS 가공 T/L BAY (2005,2006년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% (철거 해당분 품에 해당) 3 - 51 154kV GIS T/L 상부 BUS BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설 150% ④ 철거 50%, 재사용

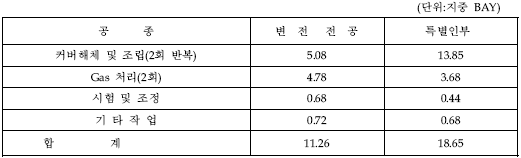

철거 80% (철거 해당분 품에 한함) 3 - 52 154kV GIS 지중 T/L BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용

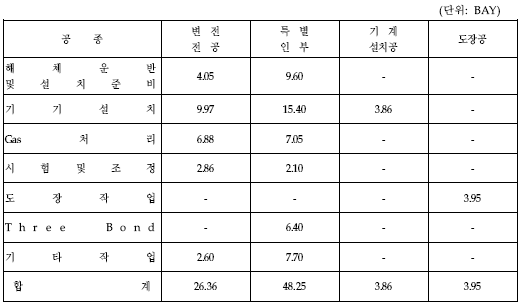

철거 80% (철거 해당분 품에 한함) 3 - 53 154kV GIS T/R BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% (철거 해당분 품에 한함) 3 - 54 154kV GIS BUS TIE BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80%(철거 해당분 품에 한함) 3 - 55 154kV GIS T/R 상부 BUS BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용

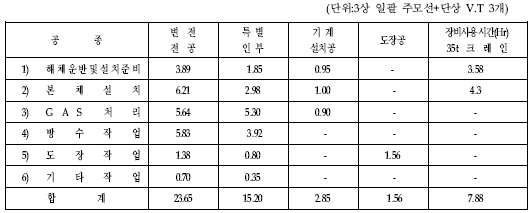

철거 80%(철거 해당분 품에 한함) 3 - 56 154kV GIS P.T BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
PT×3, BUS×2 (이중모선), 3상 설치 기준이며,옥내 또는
옥외 모두 적용 ② BUS ES 설치 포함 ③ 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ④ 구내 이설은 150% ⑤ 철거 50%, 재사용

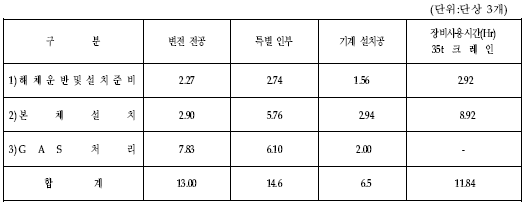

철거 80%(철거 해당분 품에 한함) 3 - 57 154kV GIS BUSHING (2005년 보완) 【해 설】 ① 154kV 50kA 이하로
BUSHING 단상 설치기준이며, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용

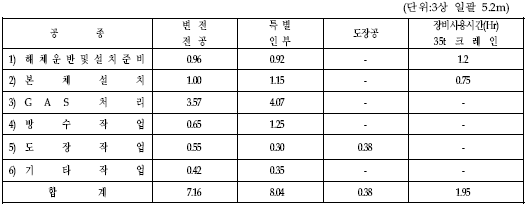

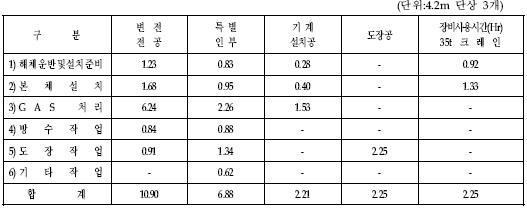

철거 80%(철거 해당분 품에 한함) 3 - 58 154kV GIS GIB BAY (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준이며, 옥내 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80%(철거 해당분 품에 한함) 3 - 59 GIS BASE CHANNEL (2005년 보완) 【해 설】 ① 모든 전압급 GIS
Base Channel 설치기준, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% (철거 해당분 품에 한함) 3 - 60 GIS 배관(Air Gas Pipe) (2005 2006년 보완) 【해 설】 ① 소운반, 절단,
Edge Cutting등의 배관부속작업과 기밀시험(Leak Test) 및 내압시험(Air,
Gas Test) 등 포함 ② 배관설치 높이
지상 4ｍ초과마다 3% 할증 ③ 옥내외에 모두
적용 ④ 모든 전압급 GIS
배관설치(Air, Gas, Pipe)에 적용 3 - 61 GIS 공기압축기 (2005년 보완) 3 - 62 154kV GIS CABLE HRAD COVER (2005년 보완) 【해 설】 ① 154kV 50kA 이하
GIS 3상 1BAY 설치기준, 옥내 또는 옥외 모두 적용 ② 장비 사용시는
해당품의 45%로 하고 장비의 제경비는 별도 계상 ③ 구내 이설은 150% ④ 철거 50%, 재사용
철거 80% (철거 해당분 품에 한함)
